Электропроводка необходима в каждом доме. Его выполнение должно быть поручено электрику с полномочиями. Чаще всего именно он осуществляет закупку материалов. Однако стоит знать, какие элементы входят в состав нашей электроустановки.

Читайте также: Ботанический барельеф из глины – уникальное украшение для вашего рабочего стола. Эти изображения представляют собой прекрасные скульптуры из глины, воплощающие красоту растений и природных форм. Каждый барельеф – это мастерски выполненное произведение искусства, демонстрирующее тонкость деталей и увлекательную гармонию с природой. Эта коллекция приглашает вас окунуться в мир ботаники, добавляя вашему столу не только эстетику, но и вдохновение от природы. Декорируйте свой рабочий стол уникальными барельефами, чтобы создать атмосферу творчества и природной гармонии.

Обобщая, домашняя электропроводка-это определенный набор элементов, соединенных между собой проводами, по которым протекает ток. В электрическом контуре функционирует специальная аппаратура защиты и управления. Необходимыми элементами являются также выключатели света, розетки и соединительные шлицы. Все начинается с разъема-места, где электрический провод входит в дом.

Главный распределительный щит

Главный распределительный щит (распределительный щит) отвечает за правильную работу монтажной системы. В нем есть элементы управления и защиты. Чаще всего распределительное устройство размещается в вестибюле, на видном месте и не выше высоты взрослого человека-так, чтобы в случае необходимости к нему было легко добраться. Его размер зависит от сложности электрической системы-чем более обширная установка, тем большую площадь занимает распределительное устройство, так как в нем должны разместиться все необходимые модули. Распределительное устройство должно быть достаточно большим, чтобы его можно было расширить в будущем, а также заменить поврежденные компоненты. В распределительном устройстве установлены выключатели дифференциального тока и предохранительные выключатели, выбранные для существующих электрических цепей. Кроме того, в нее помещаются специальные ограничители защиты от возможных перенапряжений, аппаратура в виде сигнальных ламп, контроллеров и часовых индикаторов. Если в доме много приборов, которые не нуждаются в постоянном электроснабжении, стоит установить дополнительный выключатель, отвечающий за коллективное отключение подачи тока именно к этому оборудованию. Помните, что находящиеся внутри распределительного устройства должны быть четко описаны, чтобы можно было легко идентифицировать отдельные цепи.Напротив, в квартирах используются неглубокие счетные распределительные устройства в коробчатой форме.

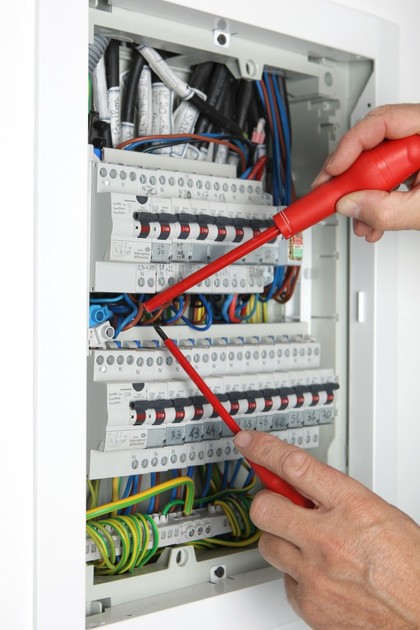

Главная распределительная коробка дома

Защита электрической системы

Выключатели перегрузки по току и дифференциального тока защищают бытовую электрическую систему. Автоматические выключатели с избыточным током, иначе избыточным током, полезны во время короткого замыкания или чрезмерной нагрузки на электрическую систему. Они монтируются для конкретной цепи, то есть, когда функционируют четыре цепи, то для каждой из них монтируется отдельный автоматический выключатель. Напротив, выключатели дифференциального тока отключают питание, когда распознают несоответствие между током, протекающим в фазном и нейтральном проводниках. Это происходит, например, когда мы используем неправильно изолированное оборудование, а также подключаем устройство к поврежденной розетке. В бытовых установках обязательно следует использовать высокочувствительные выключатели, реагирующие на ток утечки не более 30 мА. В главном распределительном устройстве также должен быть установлен специальный сетевой фильтр. Ограничители перенапряжений защитят нас от грозовых разрядов, из-за которых в домашней электрической системе появляется высоковольтный импульс, вызывающий разрушение электронного оборудования. Сетевой фильтр будет выводить импульс за пределы области установки.

Электрические провода

В квартире должны быть выделены электрические цепи освещения, розетки общего назначения, розетки в ванной комнате, розетки для приемных устройств на кухне и для приемников, которые требуют индивидуальной защиты. Сечение проводов зависит от данной схемы. Однако чем длиннее провод, тем сложнее поддерживать оптимальное напряжение при нагрузке на цепь, что может привести к падению напряжения. Поэтому в односемейных зданиях используются провода диаметром 1,5 или 2,5 мм. Исключение составляют случаи, когда устанавливается проводка, учитывающая приемники повышенной мощности. Провода могут быть проложены по-разному. Наиболее распространенным является прокладка проводов в штукатурке. Используются плоские многожильные провода, покрытые двойным слоем изоляции. Сначала их крепят к стене с помощью специальных держателей или специальных стяжек из алюминиевой ленты, а позже покрывают штукатуркой. На месте разветвлений проводов монтируются специальные коробки с соответствующими кабельными разъемами. Электрические провода также могут быть установлены внутри специальных трубок, которые позже засоряются. Такое решение позволяет без проблем расширить установку-просто доберитесь до конкретной трубки и вставьте дополнительные провода. Другой способ-проложить провода в монтажных планках. Чаще всего их устанавливают на полу. Электропроводка также может быть проложена наружу-провода проходят в трубах или специально подобранных лотках. Это малоэстетичное решение, очень редко используемое.

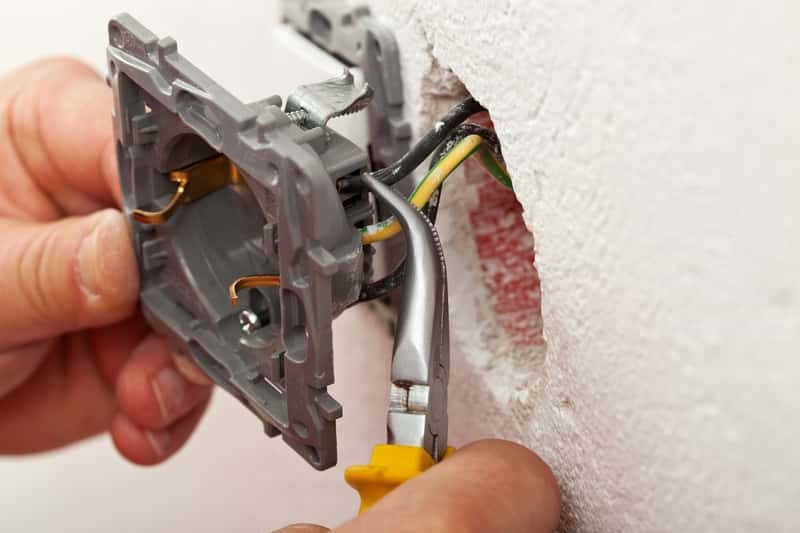

Штепсельная розетка

Штепсельные розетки и световые соединители

Их монтаж зависит от способа проведения электропроводки. Для скрытой установки соответствующие розетки размещаются в специальных банках. Напротив, когда провода проходят по поверхности стены, используются розетки на поверхности. Обратите внимание, чтобы розетки и разъемы находились на правильной высоте. Розетки в комнатах отдыха размещаются на высоте 30-40 см над полом, а на кухне и в ванной комнате минимум 1 м. светильники чаще всего размещаются на 120-140 см (хотя все чаще ок. 100 см) над полом, с той стороны двери, что и дверная ручка. На рынке доступны соединители, которые позволяют управлять как одиночными, так и более сложными источниками света. Выбрав один переключатель, мы сможем управлять только одной схемой освещения. С помощью подсвечника мы можем управлять двумя цепями одновременно-мы используем часть освещения или все точки освещения. На лестницах, длинных коридорах, а также в помещениях с более чем одним входом будут работать лестничные или импульсные соединители, работающие с так называемыми лестницами. бистабильные переключатели, так как они позволяют включать и выключать свет из нескольких мест. Особые требования предъявляются к ванным комнатам и прачечным, где необходимо использовать брызговики класса IP 44 и розетки с брызговиками.
